4.1.4 同心円エリア作成

画面左上の「GIS機能」の「エリア area」ボタンをクリックします。
「Area Wizard エリアウィザード」画面が表示されます。

「Area Wizard エリアウィザード」の「エリア作成」で次のように設定します。
「新規グループに追加」のラジオボタンが選択されていることを確認します。

グループ名：同心円
ハッチ色：3366FF
ハッチパターン：無し
線色：3366FF
線種：実線
線幅：1

属性
 1 拠点名 文字列
 2 メンバー数 数字





「次へ>>」ボタンをクリックします。

「エリアウィザード」の「作成方法の選択」で「円」ボタンをクリックし、表示されたリストの「半径指定円」をクリックします。

次のような画面が表示されます。
「エリア名」を入力します。

エリア名: 担当エリア

必要な数だけ「有効」欄のチェックボックスをクリックして選択します。「半径（km）」欄はクリックすると編集できます。

地図上の円の中心としたい点をクリックします。

「図形キャンセル」ボタンをクリックすると、登録前の図形を削除できます。

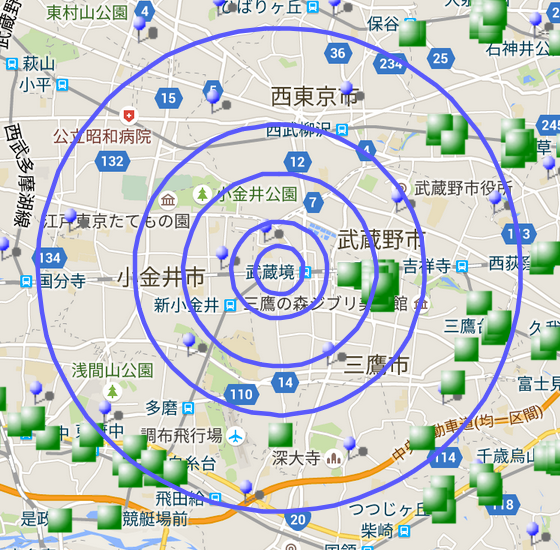

「登録」ボタンをクリックするとエリアが登録されハッチパターンが反映されます。

「閉じる」ボタンをクリックすると、図形の作成を終了できます。

エリアウィザードが表示されます。「戻る」ボタンをクリックすると「エリア作成」画面が表示されます。ウィザードを終了する場合は、「閉じる」ボタンをクリックします。
