jSTAT MAP - 4.1.6 ラインバッファエリア作成

4.1.6 ラインバッファエリア作成

画面左上の「GIS機能」の「エリア area」ボタンをクリックします。
「Area Wizard エリアウィザード」画面が表示されます。

「Area Wizard エリアウィザード」の「エリア作成」で次のように設定します。「新規グループに追加」のラジオボタンが選択されていることを確認します。

グループ名：ラインバッファエリア
ハッチ色：003366
ハッチパターン：塗りつぶし
線色：003366
線種：実線
線幅：1

属性
 1 拠点名 文字列
 2 メンバー数 数字





「次へ>>」ボタンをクリックします。

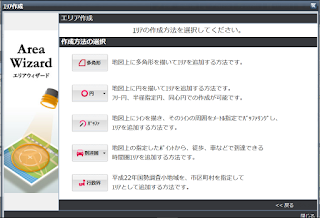

「エリアウィザード」の「作成方法の選択」で「バッファ」ボタンをクリックします。

次のような画面が表示されます。
「エリア名」と「半径（m）」を入力します。

エリア名: 担当エリア
半径（m）: 50

地図上をクリックしていきラインを描きます。

右クリックしてメニューの「１点削除」をクリックすると、直前にクリックした点が削除されます。

図形を確定する場合は、ダブルクリック、または、右クリックしてメニューの「確定」をクリックします。

「図形キャンセル」ボタンをクリックすると、登録前の図形を削除できます。

「登録」ボタンをクリックするとエリアが登録されハッチパターンが反映されます。

「２点間経路バッファ」のチェックボックスをクリックして選択し、地図上で始点と終点をクリックすれば、自動的に経路が決められバッファエリアを表示します。

「閉じる」ボタンをクリックすると、図形の作成を終了できます。

エリアウィザードが表示されます。「戻る」ボタンをクリックすると「エリア作成」画面が表示されます。
ウィザードを終了する場合は、「閉じる」ボタンをクリックします。
